Регулятор контактной сварки РКС 807 предназначен для управления машиной контактной сварки, оснащенной тиристорным контактором типа КТ 11, КТ 12 или КТ 7 и двумя электропневмоклапанами с катушками -24В (клапана сжатия и повышенного усилия). Регулятор обеспечивает регулировку выдержки времени трех временных интервалов: сжатие электродов (включается клапан сжатия), сварка (при включенном клапане сжатия включается на заданное время контактор), охлаждение (включен клапан сжатия и клапан повышенного усилия, если он установлен на машине). Величина временных интервалов регулируется в пределах 10мс-3сек. По согласованию с Заказчиком возможно задание других диапазонов временных интервалов (Например: для сварки арматурной сетки из проволок Ø 3-6 мм диапазоны времен 10-160мс). Времена задаются тремя потенциометрами на передней панели. Возможна работа с импульсом подогрева величиной 10,20 или 30мс с последующей паузой 40мс. Величина импульса выбирается положением переключателей на плате контроллера. Имеются также два входа для работы с дополнительными условиями (отсчет начала цикла от момента достижения заданного уровня давления в цилиндре сжатия и т.п.). Регулятор реализован на микроконтроллере АТ90S1200. Полностью совместим с РКС 801 по электрическим сигналам и выходному разъему (при замене не требуется перемонтажа, достаточно поменять местами ящики и подключить разъем).

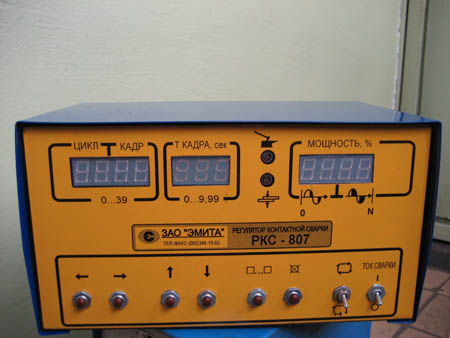

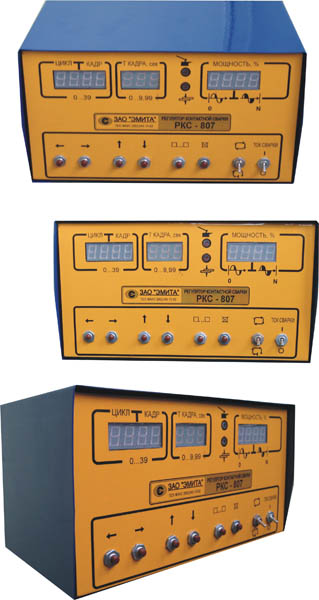

Регулятор контактной сварки РКС 807М предназначен для управления машиной контактной сварки, оснащенной тиристорным контактором типа КТ 11, КТ 12 или КТ 7 и двумя электропневмоклапанами с катушками -24В. Регулятор обеспечивает работу машины контактной сварки по заданной технологической программе. В энергонезависимой памяти регулятора может храниться до 40 технологических программ. В технологической программе применен принцип покадровой отработки. Каждая технологическая программа содержит 40 технологических кадров, отрабатываемых последовательно от 0-го до 39-го кадра. В каждом кадре программы задается:
В случае использования нелинейного закона изменения мощности машины, нелинейный график изменения мощности нужно разбить на несколько прямых отрезков и каждый отрезок записать в отдельном кадре, последовательно по возрастанию номеров кадров, т.е. использовать линейную аппроксимацию. Кадры с нулевой длительностью игнорируются.

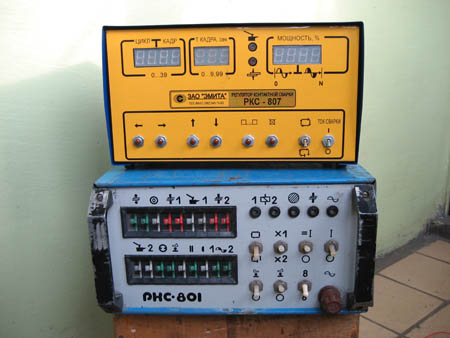

Полностью совместим с РКС 801 по электрическим сигналам и выходному разъему (при замене не требуется перемонтажа, достаточно поменять местами ящики и подключить разъем).
По специальному заказу возможна поставка комплекта для управления трехфазными трансформаторами (машины контактной сварки постоянного тока).
