УСТАНОВКА ПЕРЕМОТКИ СВАРОЧНОЙ ПРОВОЛОКИ

УПСП-1

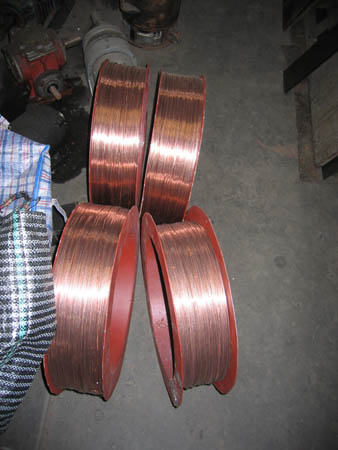

Установка по перемотке сварочной проволоки УПСП-1 предназначена для перемотки сварочной проволоки, диаметром от 0,8 мм до 2,0 мм с бухт, весом до 120кг на стандартные и нестандартные катушки типа К200, К300 с внутренним посадочным отверстием = 50мм. По желанию заказчика возможно изготовить узел намотки под катушки другого размера и оснастить установку спиральной щеткой «Wirebrush 14403» для очистки проволоки от загрязнений и смазок.

Технические Характеристики

Производительность, кг/ч

60…100
Занимаемая площадь, мм 2040х1000
Рабочее напряжение, В 220
Установленная мощность, КВт 1,5
Масса установки (сухая), кг 250

Выделение вредных веществ в рабочей зоне отсутствует.

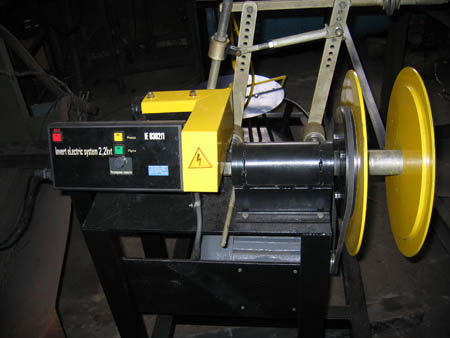

Для лучшего обзора ограждения сняты

Описание установки

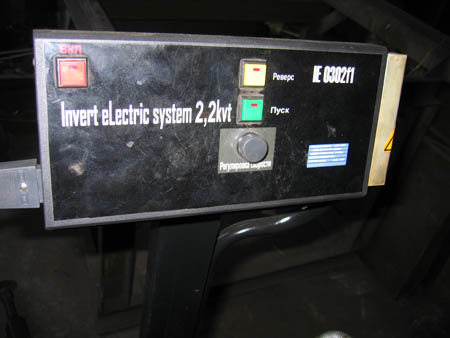

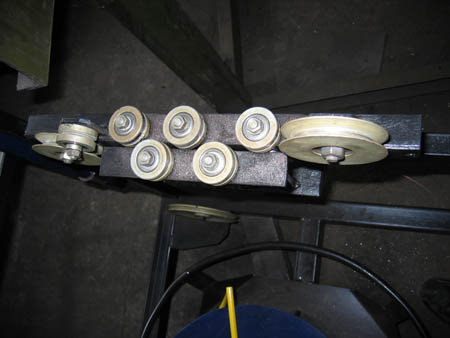

На раме размещается разматывающее устройство, безинерционного типа. Диск и водило выполнены съемными для установки на разматывающее устройство бухты с проволокой. Правильные ролики осуществляют поочередно деформацию проволоки с постепенным уменьшением амплитуды. В результате проволока теряет скручивающее напряжение, неизбежно возникающее при безинерционном сматывании. Наматывающее устройство с приводом обеспечивает вращение катушки, намотку проволоки, плавный разгон и торможение в аварийной ситуации. Укладчик обеспечивает равномерное заполнение катушки проволокой.


УПСП-2

Установка по перемотке сварочной проволоки УПСП-2 предназначена для перемотки сварочной проволоки, диаметром от 3,0 мм до 4,5 мм с бухт, весом до 150кг на стандартные и нестандартные кассеты для сварочных автоматов (тракторов). По желанию заказчика возможно изготовить узел намотки под катушки другого размера и оснастить установку спиральной щеткой «Wirebrush 14403» для очистки проволоки от загрязнений и смазок.

Технические Характеристики

Производительность, кг/ч

60…100
Занимаемая площадь, мм 2040х1000
Рабочее напряжение, В 220 или 380
Установленная мощность, КВт 1,1
Масса установки (сухая), кг 200

Выделение вредных веществ в рабочей зоне отсутствует.

Описание установки

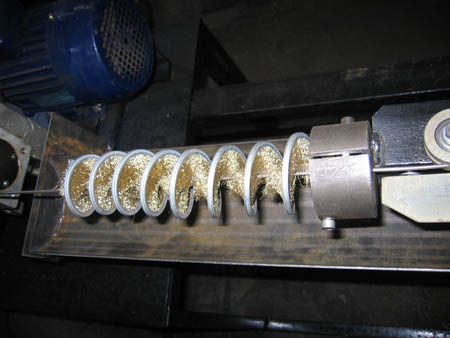

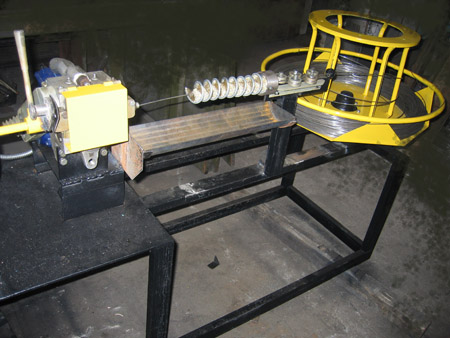

На раме размещается разматывающее устройство, инерционного типа. Правильные ролики осуществляют поочередно деформацию проволоки с постепенным уменьшением амплитуды. В результате проволока выравнивается. Спиральная щетка очищает проволоку от грязи и смазки. Грязь собирается в лотке, установленном под щеткой. Подающее устройство с приводом обеспечивает подачу проволоки, плавный разгон и торможение в аварийной ситуации. Укладчик обеспечивает равномерное заполнение кассеты проволокой.

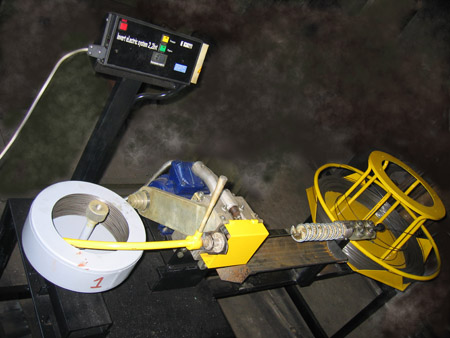

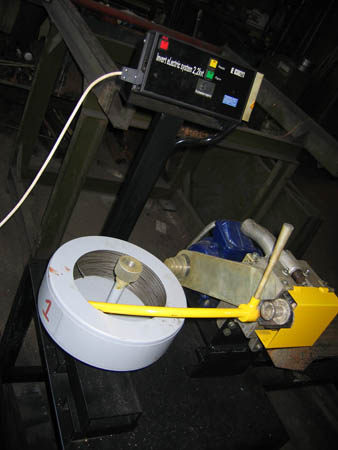

Намоточный станок для перемотки проволоки диаметром 3-4 мм на бобины для сварочных тракторов
