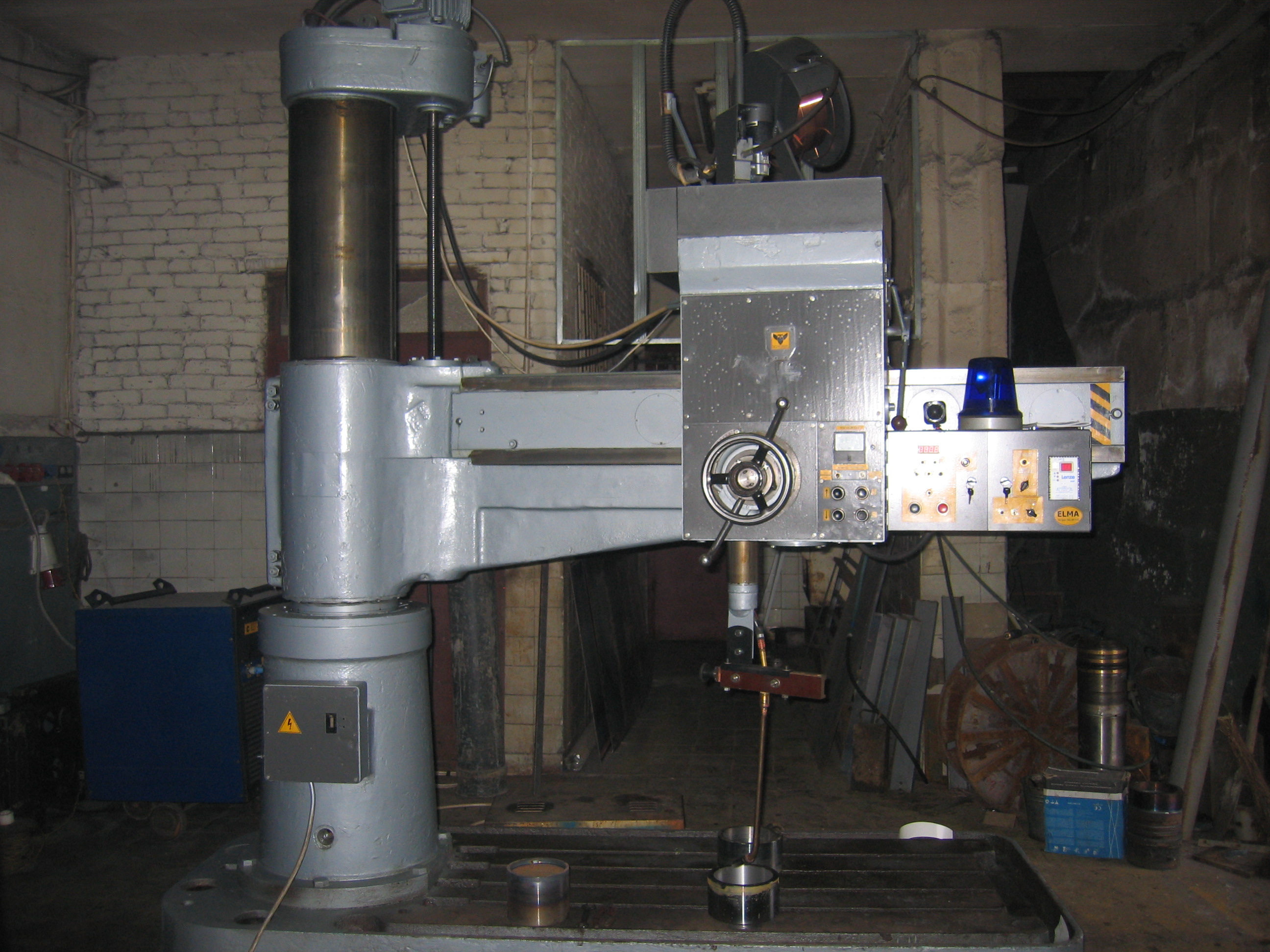

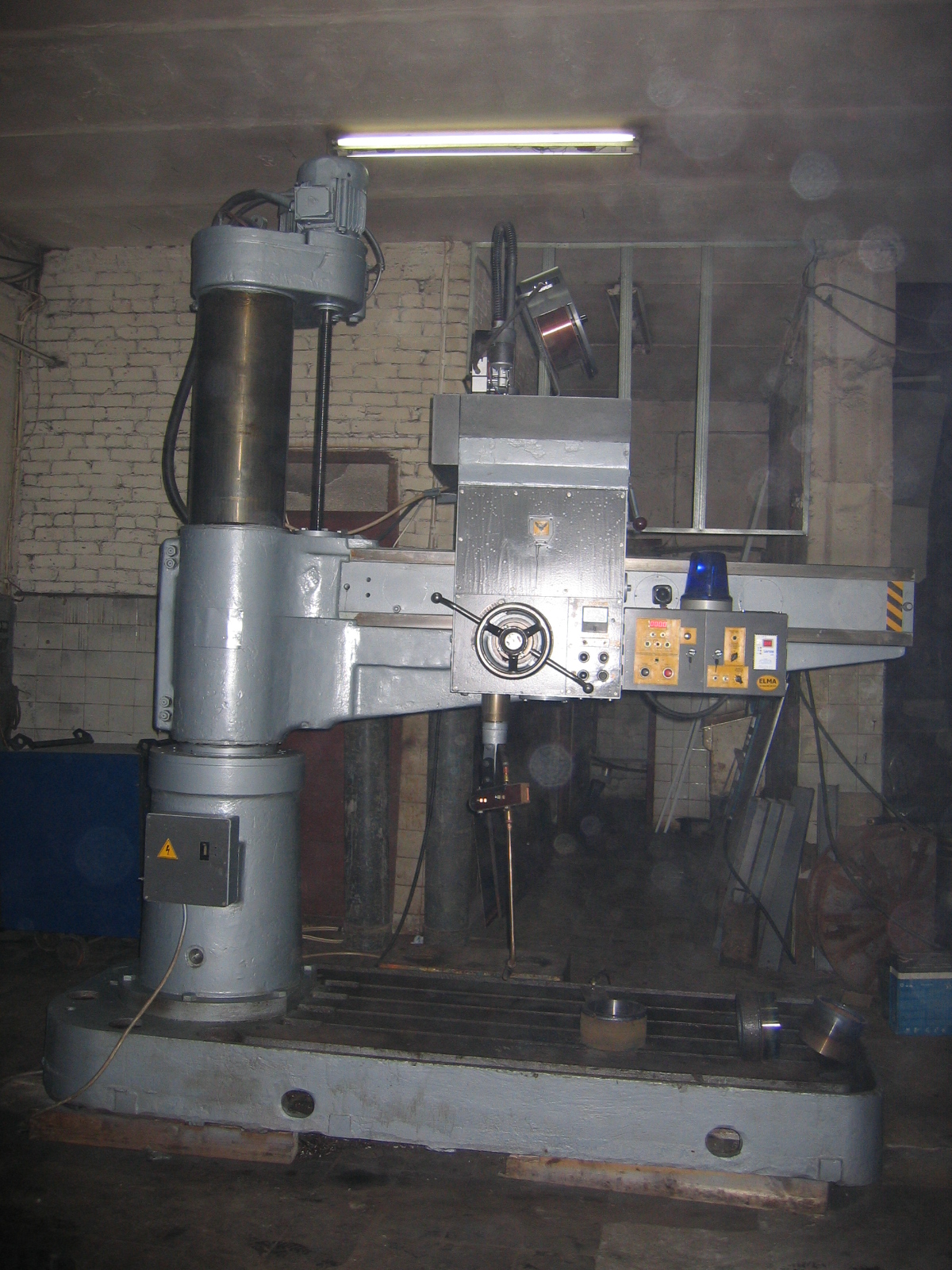

Установка круговой наплавки наружных и внутренних поверхностей корпусных деталей ГШО

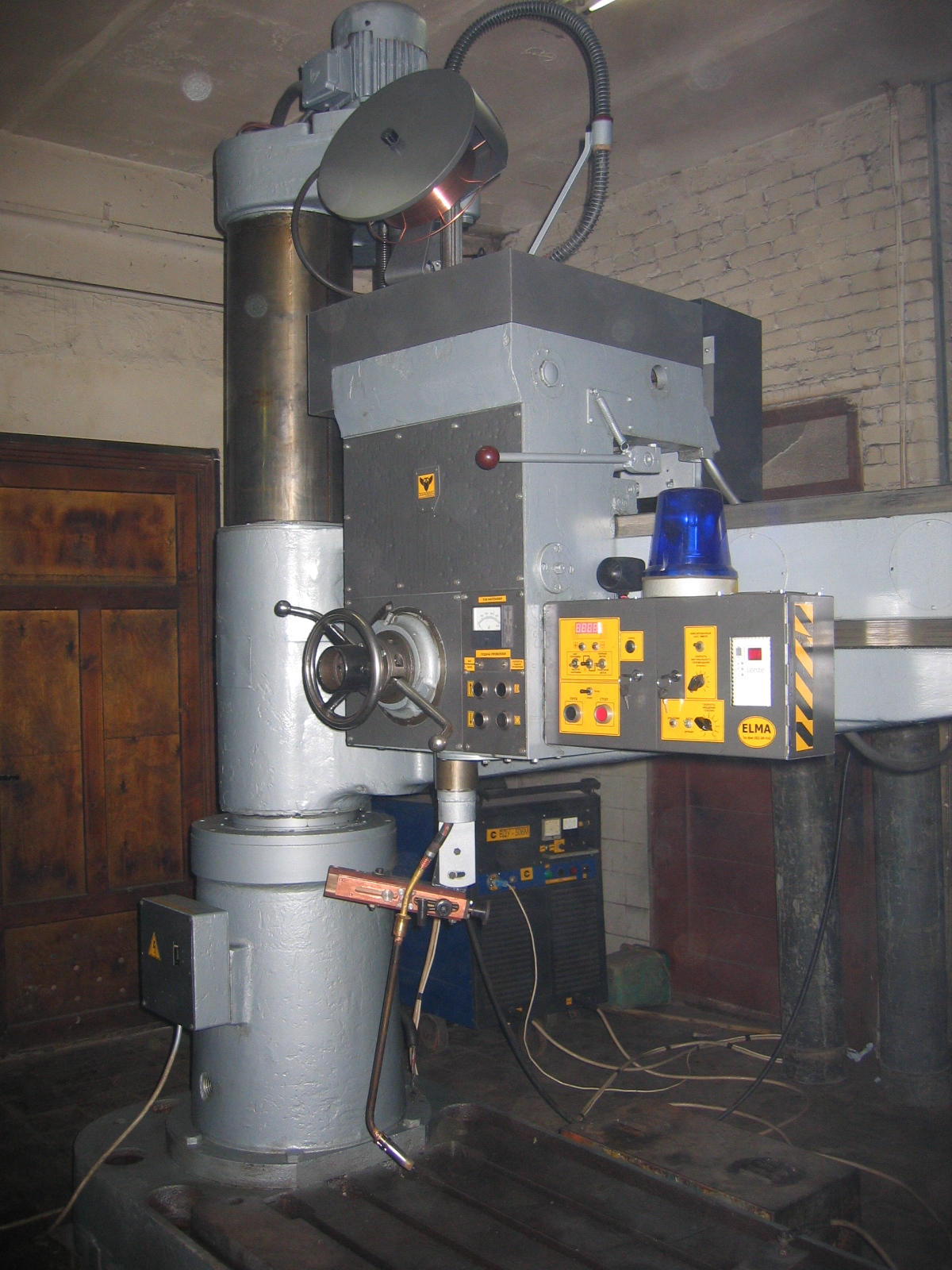

Установка круговой наплавки наружных и внутренних поверхностей корпусных деталей ГШО

Нашей компанией была разработана, изготовлена и успешно опробована установка для полу-автоматической круговой наплавки в среде защитных газов сварочными проволоками наружных и внутренних поверхностей корпусных деталей горно-шахтного оборудования (ГШО).

Вид климатического исполнения — УХЛ, категория размещения 4 по ГОСТ 15150-69 . Установка предназначена для работы в следующих условиях:

Класс защиты от поражения электрическим током — 01 по ГОСТ 12.2.007.0-75, исполнение по степени защиты — IP00 по ГОСТ 14254-80.
Установка расчитана на подключение к электрическим сетям общего назначения.

Техническое описание установки наплавки

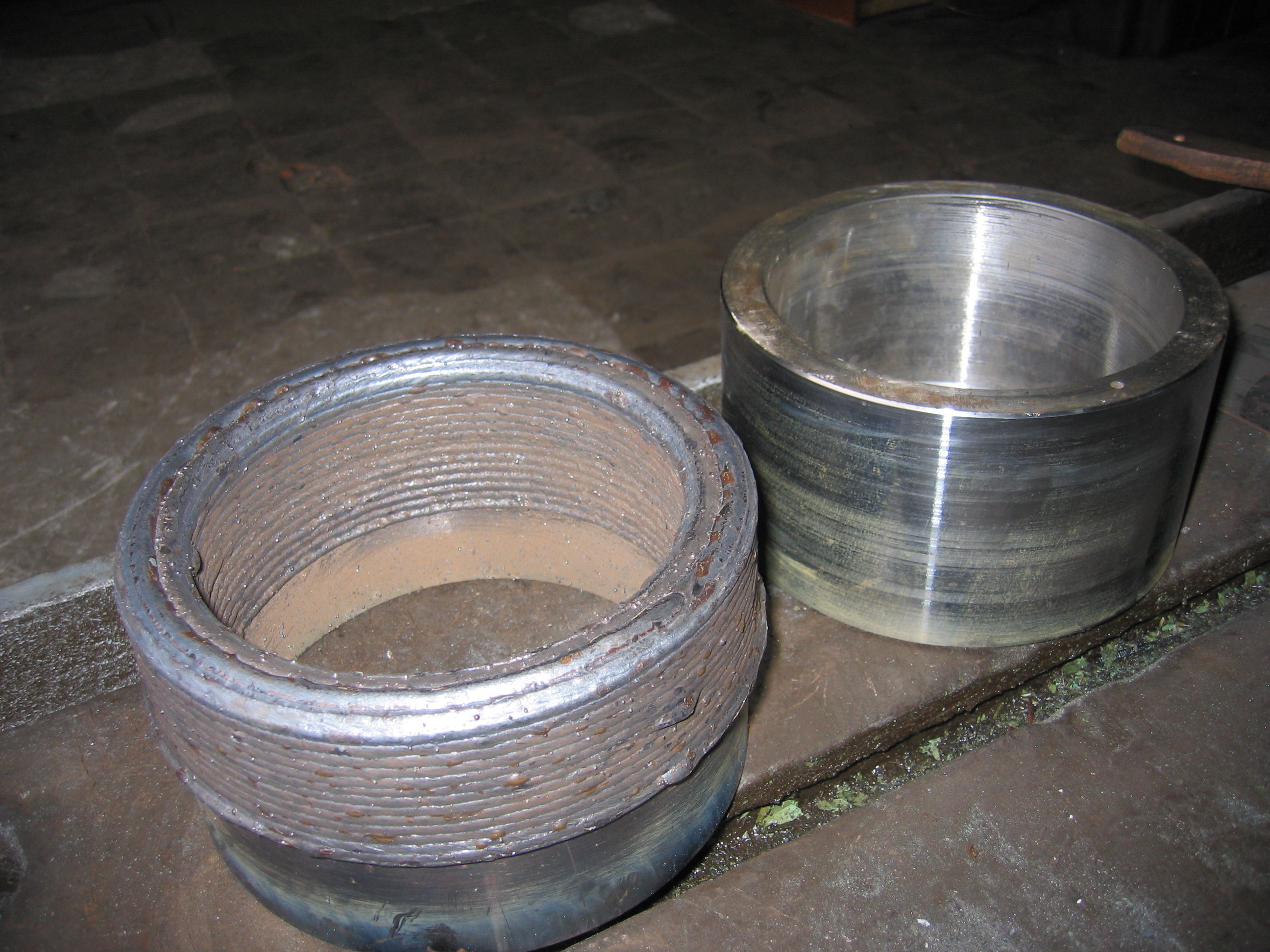

Наплавленная станком труба

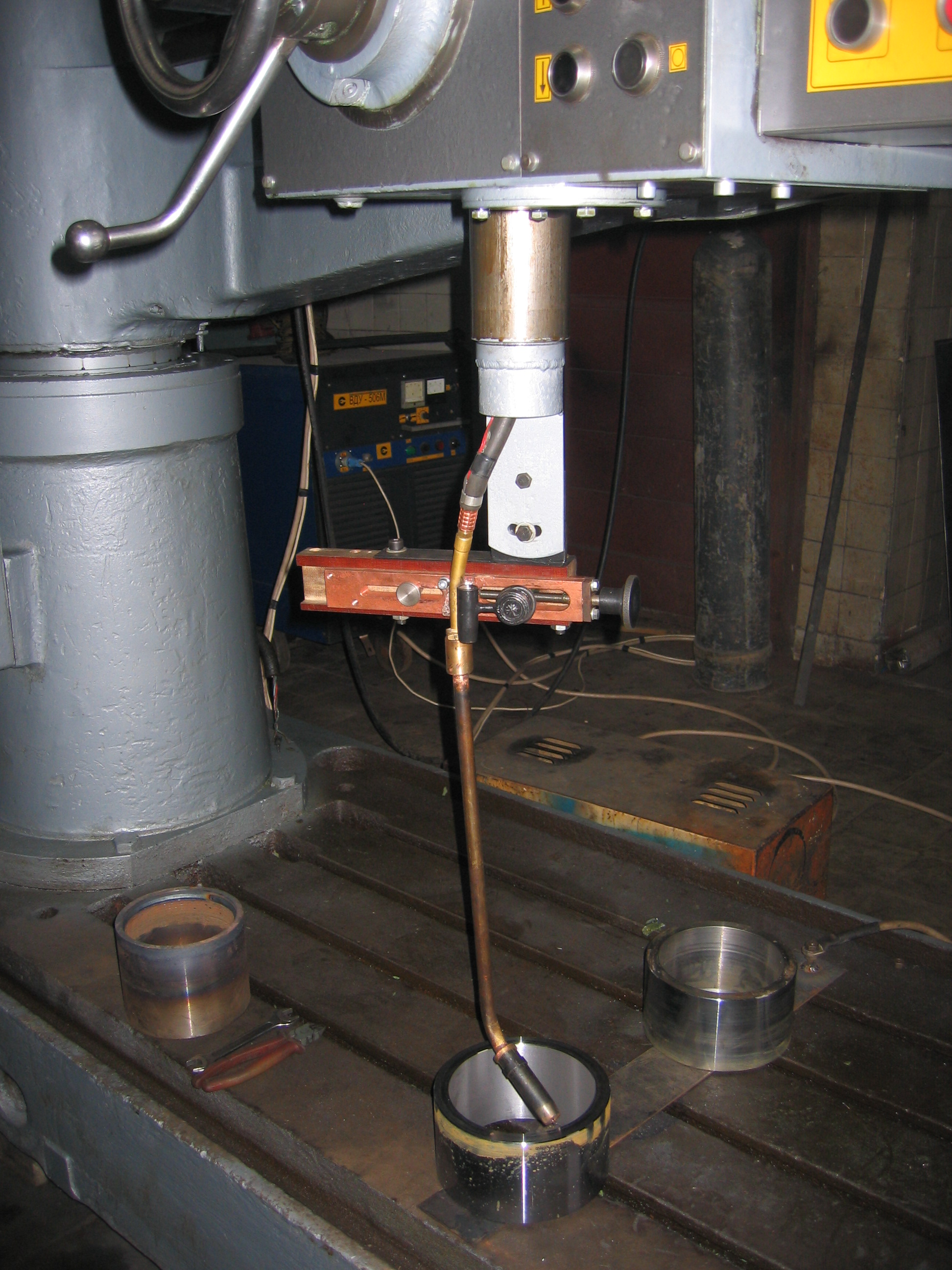

В рабочую зону наплавки проволоку направляет подающий механизм, обеспечивающий плавную скорость подачи. Система управления установки позволяет плавно регулировать скорость подачи проволоки, скорость вращения горелки и шаг наплавки. В процессе наплавочных работ, наплавляемая деталь остается неподвижной, а вращается только сварочная головка установки.

Установка имеет три режима работы: "Автомат", "Полуавтомат" и "Ручной".

Установка питается от трехфазной сети переменного тока частотой 50 Гц (± 0,5 %) напряжением 380 В (± 1,0%). Электроавтоматика установки обеспечивает, в случае перегрузки, автоматическое отключение подачи сварочной проволоки, защитного газа, вращения свариваемого (наплавляемого) изделия и сварочной цепи.

Характеристики установки

Установка
напряжение питающей сети В 380
частота Гц 50
номинальный наплавочный ток А 500
пределы регулирования наплавочного тока А 60 ÷ 500
номинальное напряжение В 50
регулировка подачи наплавочной проволоки плавная
скорость подачи проволоки м/мин 40
скорость вращения горелки об/мин 0,5 ÷ 10,0
диаметр сварочной проволоки мм 1,2; 1,6
регулировка вращения наплавочной головки плавная
шаг наплавки мм/об 2 ÷ 6
количество наплавочных головок шт 1

Характеристики наплавки
минимальный внутренний диаметр отверстия наплавки мм 100
максимальный внутренний диаметр отверстия наплавки мм 400
минимальная высота внутреннего отверстия наплавки мм 50
максимальная высота внутреннего отверстия наплавки мм 300
максимальный диаметр наружной поверхности наплавки мм 400
минимальный диаметр наружной поверхности наплавки мм 100
максимальная высота наружной поверхности наплавки мм 300
минимальная высота наружной поверхности наплавки мм 50
номинальное усилие сжатия кгс 1150
высота установки мм 3700
диаметр установки мм 3000
масса установки кг 4700
