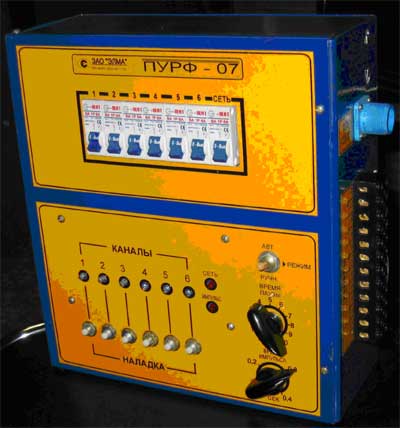

Устройство управления регенерацией рукавных фильтров предназначено для управления регенерацией рукавных фильтров и контроля за подачей управляющего напряжения на электромагнитные клапана этих фильтров. Предназначено для длительной работы при следующих климатических условиях:
ПУРФ обеспечивает управление клапанами по 6 каналам. Каждый канал защищен отдельным автоматическим выключателем на ток 6А. Для коммутации канала используются симисторы ТС 122-25-8 по одному на каждый канал.
Устройство обеспечивает подачу импульсов ~220в поочередно на каждый из 6 каналов. Время паузы между двумя соседними импульсами регулируется в пределах 5-600с. Длительность импульса регулируется в пределах 0,1-0,4 с. Точность установки временных интервалов ± 20 %.
Канал, который будет включен следующим по циклу, индицируется миганием зеленого цвета двухцветного светодиода. Чем меньше времени до включения канала, тем выше частота мигания. Устройство имеет автоматический и наладочный режимы работы. В наладочном режиме возможно ручное включение каналов соответствующими кнопками на передней панели, с заданным потенциометром длительности импульса управления временем открывания клапана.
Устройство обеспечивает определение обрыва цепи клапана или отключения автоматического выключателя. В случае параллельного подключения нескольких клапанов на канал обрыв цепи одного из клапанов не обнаруживается. Во избежание появления ложного сигнала аварии неиспользуемые каналы рекомендуется шунтировать резисторами 3.9к 2Вт. Устройство обеспечивает выдачу сигнала аварии или отключения питания на внешний пульт сигналом типа НЗ «сухой контакт» (без аварии контакт открыт).
Допускается последовательное каскадирование нескольких устройств.
Устройство реализовано на микроконтроллере АTmega8-16PI.
